自動回轉刀架
精密機械零件加工自動回轉刀架是數控機床上使用的一種簡單的自動換刀裝置，有四方刀架和六角刀架等多種形式，回轉刀架上分別安裝有四把、六把或更多的刀具，并按數控指令進行換刀。回轉刀架又有立式和臥式兩種，結構比較簡單，適用于經濟數控車床。
精密機械零件加工時回轉刀架在結構上必須具有良好的強度和剛度，以承受粗加工時切削抗力和減少刀架在切削力作用下的變形，提高加工精度?；剞D(zhuǎn)刀架還要選擇可靠的定位方案和合理的定位結構，以保證回轉刀架在每次轉位之后具有較高的重復定位精度(一般為0.001 ~0.005mm )。圖2.1所示為螺旋升降式四方刀架。

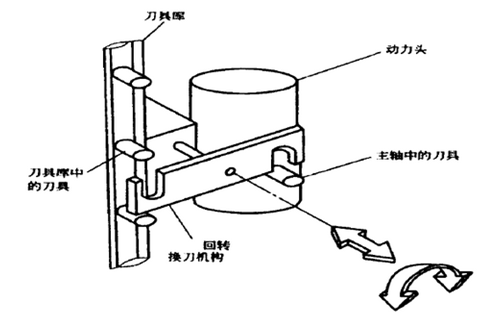

東莞cnc加工廠 在自動回轉刀架中最簡單的換刀裝置是180o回轉式換刀裝置，如圖2.2所示。接到換刀指令后，機床控制系統便將主軸控制到指定換刀位置;與此同時，刀具庫運動到適當位置，換刀裝置回轉并同時與主軸、刀具庫的刀具相配合;拉桿從主軸刀具上卸掉，換刀裝置將刀具從各自的位置上取下;換刀裝置回轉180o并將主軸刀具與刀具庫刀具帶走;換刀裝置回轉的同時，刀具庫重新調整其位置，以接受從主軸取下的刀具;接下來，換刀裝置將要換上的刀具與卸下的刀具分別裝入主軸和刀具庫:最后，換刀裝置轉回原“待命”位置。至此，換刀完成，程序繼續運行。這種換刀裝置的主要優點是結構簡單、涉及的運動少、換刀快。精密機械零件加工主要缺點是刀具必須存放在與主軸平行的平面內，與側置后置刀具庫相比，切屑及切削液易進入刀夾，因此必須對刀具另加防護。刀夾錐面上有切屑會造成換刀誤差，甚至有損壞刀夾與主軸的可能。有些加工中心使用了傳遞桿，并將刀具庫側置。當換刀指令被調用時，傳遞桿將刀具庫的刀具取下，轉到機床前方，并定位于與換刀裝置配合的位置。180o“回轉式換刀裝置既可用于臥式機床，也可用于立式機床。
